電伴熱帶管道附件球閥，法蘭、吊架彎頭等處需多多照顧
2012-8-8 來源： 瀏覽：5781
在電伴熱帶安裝設計中，存在復雜的管道系統(tǒng)，管道附件的熱量計算需考慮，常見的管道如吊架、管座、法蘭、閥門、入孔、低座等，因為體積小常被忽略，但有些附件熱損失比管道的要大，或則是幾倍，如果設計未考慮電伴熱帶的余量或者是安裝時，電伴熱帶與管道附件緊貼不夠，都會對伴熱效果造成注意，會造成伴熱溫度不均勻，某些地方存在堵塞的現象。所以，在電伴熱帶設計安裝時候，管道附件球閥，法蘭、吊架彎頭等需照顧
方法一：管道及容器的附件等熱損失量需須換算成一定長度相同管徑管道的熱損失確定電伴帶再次安裝系數，敷設在相應的附件上。
|
閥門類別
|
散熱系數kf
|
|
閘閥
|
1.3
|
|
蝶閥
|
0.7
|
|
球閥
|
1.2
|
|
附件項目
|
散熱系數kf
|
|
法蘭、吊架、托架
|
3倍管徑所需電伴熱帶
|
|
彎頭、直型接頭、T型接頭
|
2倍管徑所需電伴熱帶
|
|
管座
|
6倍管座寬度的電伴熱帶
|

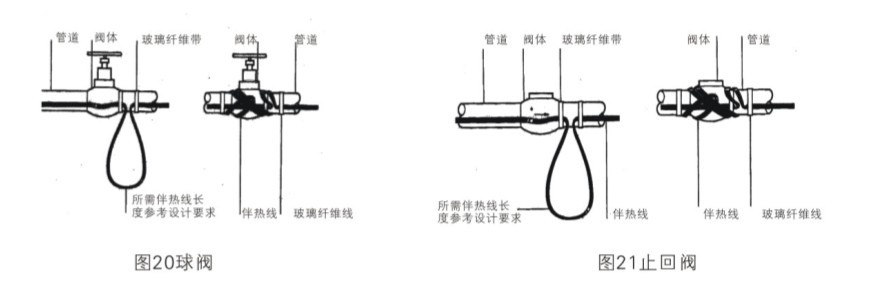

方法2，計算一段管道有多少球閥，蝶閥，法蘭等，預留2n長度的電伴熱帶。
注意以上安裝須緊貼附件，保證熱傳遞正常。可以通過鋁箔膠帶增大受熱面積。
