電伴熱帶是利用電熱轉換原理，將電能轉化為熱能，為管道等設備提供熱補償，防止設備在寒冷季節出現凍堵的情況，它的使用場合有石油、化工、鋼鐵、電力等工業企業的工藝管路防凍解堵、油罐或儲罐的伴熱保溫、抗凝、防凍、以及給排水、消防、電熱采暖、地熱栽培，海上石油平臺，煤氣層開采、熱力采油、煉油廠、水、氣、油大型工程項目。同時也可應用于多行業居民的眾多場合防凍、融雪、加熱、伴熱保溫工程和太陽能用配套。

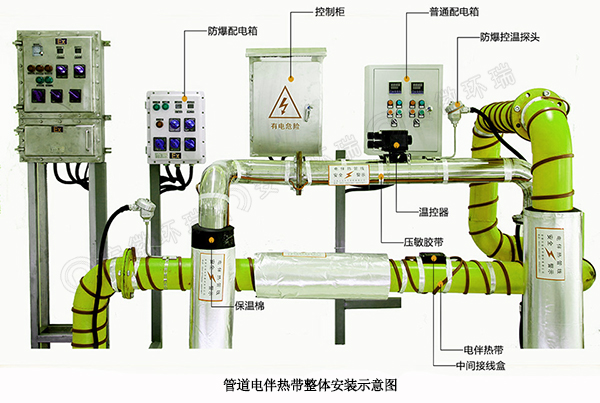

   電伴熱帶簡易接線圖：

   在實際使用過程中用戶比較關心的就是電伴熱帶如何接線，下面就讓大家看一下管道電伴熱帶簡易接線圖，希望對您有所幫助。

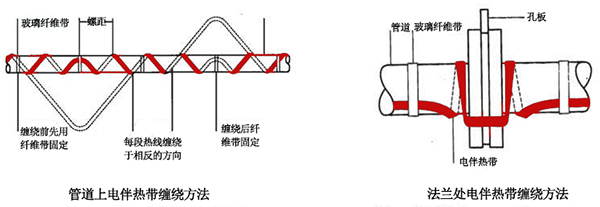

    電伴熱帶管道和法蘭接線圖：

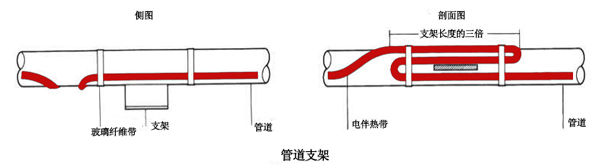

           電伴熱帶管道支架接線圖：

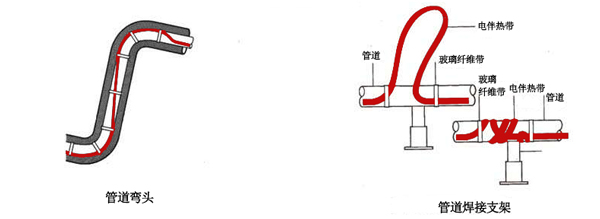

   電伴熱帶管道彎頭和焊接支架接線：

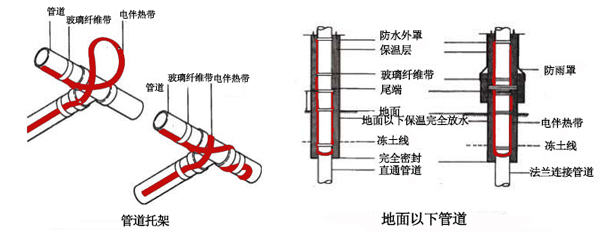

             電伴熱帶管道托架和地面以下管道接線圖：

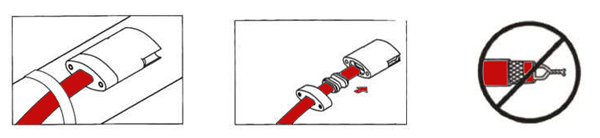

   電伴熱帶尾端接線方法介紹

   尾端接線盒是自限溫伴熱帶接線盒的一種，它可以將電伴熱帶末端安裝所需材料放于盒內。實際操作時將電伴熱帶推進尾端密封線盒內，安上墊圈并壓緊壓板。





   附電伴熱帶安裝事項

         1、施工前必須了解所用電伴熱帶的結構、性能和安裝要求；

   2、檢查電伴熱帶表面是否損壞，用搖表500VDC測試伴熱帶絕緣，絕緣電阻應在20MΩ以

上；

   3、電伴熱帶安裝前，被伴熱管道防銹防腐涂層要干透、管道上無毛刺和利角，并經水壓試

驗（或氣密試驗）檢查合格；

   4、儀表取樣管道（導體）先用絕緣玻璃纖維纏繞 后敷設，若儀表取樣管道非金屬體，應

用黏膠帶增大接觸傳熱面積。綁扎材料為尼龍扎帶，綁扎距離每隔約1米左右綁扎一個，嚴禁使用金屬絲綁扎；

   5、電伴熱帶沿管道平行敷設，一般安裝在管道下方，且與管道橫截面的水平軸線呈45。

角，若用2根電伴熱帶要對稱敷設。在容器上安裝時，電伴熱帶應纏繞在容器中下部，通常不超過容器高度的2/3，一般為l/3；

   6、電伴熱通電測試正常后方可保溫。使用保溫材料必須干燥，且要保證材料的質量和厚度。尾部需留出1米電伴熱帶便于檢查 ；

   7、保溫材料安裝后，必須立即包纏防水層，以防淋雨受潮；

   8、安裝電伴熱系統的配電裝置必須帶有漏保或空氣開關，已確保安全使用。根據電伴熱帶的長度算出功率，使用空開容量為正常工作電流1.5倍；

   9、電伴熱帶安裝結束后，測量電伴熱帶的絕緣、線阻，并做為原始記錄存檔。投入前測試檢查數據與原始記錄核對。
